二、永磁驱动的主要特点
1、 内置开关电源，直流（或交流）电源可以直接输入；
2、 内置合闸储能电容、分闸储能电容，互相独立而且自动平衡；
3、 内置ARM芯片，可通过计算机对模块参数进行设置和查询；
4、 具有输入防误动时间设置；
5、 通过合闸调制功能的设置，控制永磁机构的合闸速度；
6、 分合闸导通时间通过软件设置可调；
7、 分合闸储能电容上的电压门槛可通过软件设置；
8、 告警和储能的输出，为干接点（继电器）输出；
9、 单线圈机构、双线圈机构均可使用本控制器；
10、 模块内部输出一组24V电源，可供用户使用；
11、 体积小、重量轻、可靠性和安全性好，满足严酷环境的使用要求；
12、 电源输入方式和储能电容上的电压，均可以按用户需求定制。
三、主要技术参数
|
序号 |
名称 |
参数 |
备注 |
|
|
1 |
电源输入电压 |
DC24V（DC48V）±10% |
用户订货选择 |
|
|
AC220V ±10% |
||||
|
2 |
储能电容电压 |
DC220V ±2% |
根据需要可调 |
|
|
DC380V ±2% |
||||
|
3 |
合闸储能电容容量 |
10000uF-22000uF |
|
|
|
4 |
分闸储能电容容量 |
4700uF-10000uF |
|
|
|
5 |
分闸/合闸防抖时间设置 |
0.1-99.9ms |
单独设置 |
|
|
6 |
分闸/合闸脉宽时间设置 |
0-60ms |
单独设置 |
|
|
7 |
分闸/合闸门槛电压设置 |
150V-350V |
单独设置 |
|
|
8 |
合闸调制开始时间 |
0.1-99.9ms |
|
|
|
9 |
合闸调制脉冲个数 |
0-99 |
|
|
|
10 |
合闸调制导通时间 |
0.1-99.9ms |
|
|
|
11 |
合闸调制关断时间 |
0.1-99.9ms |
|
|
|
12 |
内部隔离24V输出 |
DC24V±2%/200mA |
|
|
|
13 |
告警输出（干接点） |
2A/30VDC |
告警导通 |
|
|
14 |
储能输出（干接点） |
2A/30VDC |
超门槛电压导通 |
|
|
15 |
绝缘强度 |
输入-驱动线圈 |
2500Vac |
|
|
输入-RS232 |
2500Vac |
|
||
|
驱动线圈-遥信 |
2500Vac |
遥信同24V为同组 |
||
|
驱动线圈-输出 |
2500Vac |
|
||
|
16 |
EMC |
脉冲群 |
IIEC 61000-4-4、GB/T 176266.4－2008 4 级 |
|
|
静电放电 |
IIEC 61000-4-2、GB/T 176266.2－2006 4 级 |
|||
|
辐射电磁场 |
IIEC 61000-4-3、GB/T 176266.3－2006 4 级 |
|||
|
浪涌 |
IIEC 61000-4-5、GB/T 176266.5－2008 4 级 |
|||
|
17 |
规格 |

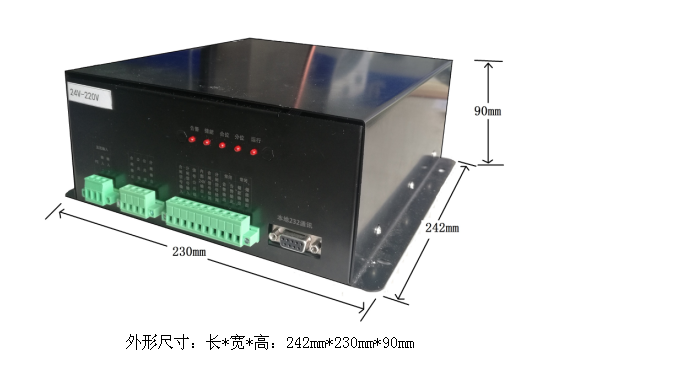

外型尺寸 |
242×230×90mm(±1mm) |
|
|
重量 |
≤3100g |
|||
|
冷却方式 |
自然风冷却 |
|||
|
18 |
环境 |
工作温度 |
-25℃——+70℃ |
|
|
存储温度 |
-40℃——+85℃ |
|||
|
震动 |
10~55Hz, 19.6m/s2, 沿X、Y、Z轴各60 分钟 |
|||
|
冲击 |
196.1m/s2 (20G), 11ms, 沿X、Y、Z轴各1 次 |
|||
|
湿度 |
95%RH |
|||
|
MTBF |
>100,000 h @ 25°C (MIL-HDBK-217F) |
|||
